Barth Aktionsgeräte
Aus dem Gesamtprogramm wird hier ein besonders empfehlenswertes Gerät herausgestellt oder eine Barth Spezialität besonders beworben.
Es gilt der verminderte Preis zum Zeitpunkt der Bestellung, auch, wenn der Liefertermin aus finanztechnischen Gründen zu einem viel späteren Zeitpunkt gewünscht wird.
Zur Zeit empfohlen und günstig angeboten wird der Nachschaltverstärker 004.103.
In der 50Hz-Technik steht für den Versuch oder die Vorführung in der Regel genügend Leistung zur Verfügung, um Ergebnisse zur Anzeige zu bringen oder weiter zu verwenden.
Bei Versuchen im höheren Frequenzbereich, besonders bei Schaltungen mit hohem Ausgangswiderstand, ist die Signalquelle oft nicht belastbar. Soll die Auswertung und/oder die Weiterverarbeitung dann nicht auf eine Oszilloskopanzeige beschränkt bleiben, kommt der Nachschaltverstärker zum Einsatz.
Der Nachschaltverstärker wird meistens zur Stromverstärkung im Verhältnis von 1:10 bei handelsüblichen Frequenzgeneratoren verwendet.

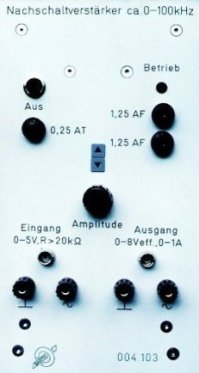

Technische Daten Nachschaltverstärker 004.103:
Einschub, (BxH): 150 x 297mm
Eingang ca. 0,1A (0-5V) > 20 kOhm)
Ausgang: 0-8Veff., 0-1A
Verstärkung 1:10
4 Sicherheitsbuchsen für 4mm-Stecker
2 BNC-Buchsen
3 Sicherungen (1 x 0,25 AT, 2 x 1,25 AF)
Ein-Aus-Schalter, Potentiometer
Netzspannung 230V, Zuleitungskabel 2m, Schukostecker
